一、HXDL-70電纜滑線產品特點：
該新產品主要用于意大利CMOAS公司為中國設計的卷煙生產線上，是CMOAS公司提供的關鍵件，在CMOAS設計的DM型分料傳送裝置，MCA系列貯倉式喂料機，SAM系列貯倉式喂料機，SAD系列貯絲柜和FIFQ系列堆尋式貯葉柜等煙草生產設備上，作為移動行車電機、電器的供電和電子裝置的信號傳送最為理想的產品，是各起重機廠不可缺少的配套產品。該產品可完全取代CMOASS公司的產品，其產品結構形狀和性能與進口產品一樣，全部零件采用模具化生產�？膳c進口產品相互通用。也可作為設備的備用件，廣泛適用于鐵路道口、港口、貨場、卷煙制造等一切移動式行車的輸配電系統。
二、HXDL-70電纜滑線結構特點及工作原理
該產品由扁平電纜、攜帶電纜用四輪臺車和導軌三大部分組成。扁平電纜采用非延燃性材料，可用于戶內外和接觸油污的場所，具有一定的耐氣候性能，與圓電纜比具有彎曲半徑小，壽命長等優點。軌道采用冷軋鋼板一次冷拉成型，以確保軌道截面尺寸的精度，取代了角鋼及其它導電方式的不安全，重量大。室內滑線積灰，室外結冰造成線路短路，影響使用的缺點，更具有國內獨創特點，軌道單位長度4—6m采用耦合器連接頭，可依需擴展到任意長度。
該產品的工作原理見工程應用圖示(1)扁平電纜的給端(接現場接線盒)固定于導軌的始端固定器上，再根據現場允許運行的空間。間隔適當?shù)拈L(zhǎng)度(1—2．5m)依次固定在攜帶電纜的四輪臺車上，電纜末端(接用電源)固定在最后一個小車(牽引車)上。通過拔車上的彈簧拔小車往復移動，通過電纜的拖拽(長度如超過20rTl應考慮使用牽引繩，使電纜免受拉力)作用，帶動所有的小車在軌道中任意速度自由滑動，導軌安裝簡便，無需調式，且無觸點接觸供電等優點，安全可靠。
三、HXDL-70電纜滑線主要技術數據：
1．額定電壓：AC750V以下。
2．每芯導線材料和截面積：橡套扁平軟電纜、多股銅芯線1．5-50 mm2
3．環境溫度：-20~C～+90℃ mm2
4．四輪臺車運行速度：<90m／min
5．四輪臺車工作壽命：<3200h
6．允許最大靜負荷：150kg
四、HXDL-70電纜滑線訂貨須知：
1．軌道長度
根據行車實際運行距離由用戶統計確定，另再加存放攜帶四輪臺車的距離。
2．電纜長度
實際運行長度+存放小車距離+至用電器及接線盒所必需的長度。
3．四輪臺車數量
一般為軌道總長度的1／2，用戶可根據允許電纜下垂空間增減四輪臺車數量。
4．耦合連接頭數量：
根據軌道總長度，超過4m軌道需配件。
五、HXDL-70電纜滑線其它配件數量
一、其數量根據移動行車的數量，由用戶統計，一般每一臺行車需配件一套，每套包括：
1．導軌止動器：1件
2．導軌始端電纜固定件1件
3．撥車架(牽動車)1件
圖l電纜滑線示意圖
1．導軌2．拔叉3．耦合器4．四輪臺車5．始未端止動器
6．壓線塊7．扁平軟電纜8_吊架9角鐵支架10．首車ll、工字鋼立柱
HXDL型電纜滑線導軌示意圖
說明：1．軌道定尺4m單線長度超出4m-6m的可在接縫處配接耦合接頭。
2．滑線導軌吊掛點間距2～2．5tuliP2～2．5m設置一只頂部支撐架。
HXDL系列電纜滑線
| 型號 | 截面尺寸 | 單位長度 | |||
| A | B | C | D | 4M | |
| HXDL-40 | 40 | 33 | 14 | 2 | |
| HXDL-50 | 50 | 50 | 16 | 2.5 | 4M |
| HXDL-60 | 63 | 63 | 18 | 4 | 6M |
| HXDL-70 | 72 | 68 | 22 | 4 | |
備注：
用戶根據實際需要增訂配件，該產品實行三包，歡迎用戶來人來函訂購。我廠將竭誠為用戶服務，使電纜滑線
導軌為移動行車的饋電技術上一個新臺階，作出我們應有的努力。
第二節 YB YBF YBZ橡套扁平電纜
橡套扁平軟電纜是專為用于電纜頻繁彎曲場合設計制造的，如起重機械、,／5-$等，電纜彎曲時不打結，折疊整齊。YB、YBF、YBZ--大類產品滿足各種場合的需要。
一、技術參數
1．交流額定電壓：Uo／U=450V／750V
Uo任一主導體和地之間電壓有效值
U任二相導體之間電壓有效值
2．使用電壓： 交流系統：<1．1額定電壓
直流系統：<1．5額定電壓
3．線芯長期工作溫度：≤650C
4．產品標準： Q／32028、AQ001—91
二、產品名稱、用途
| 型號 | 名稱 | 允許溫升 | 適用范圍 |
| YB | 天然丁苯絕緣和護套扁平軟電纜 | 70℃ | 室內無油污場所 |
| YBF | 天然丁苯絕緣和氯丁護套扁平軟電纜 | 70℃ | 室外及有油污場所 |
| YBZ | 乙丙絕緣和氯丁護套扁平軟電纜 | 70℃ | 電纜具有不延燃性 |
|
三、技術參數表
| 規格 | 導體結構 | 電纜參數數據 | 20℃最小絕緣電阻MΩ | ||||
|
外徑上線 （寬度×厚度） |
近似重量 | 20℃最大直流電阻 | |||||
| 3×4 | 56/0.30 | 19.6×8.9 | 285 | 4.95 | 5.09 | 50 | 400 |
| 3×6 | 84/0.30 | 22.0×9.9 | 380 | 3.30 | 3.39 | ||
| 3×10 | 84/0.40 | 27.5×12.0 | 615 | 1.91 | 1.95 | ||
| 3×16 | 126/0.4 | 31.1×13.3 | 830 | 1.21 | 1.24 | ||
| 3×25 | 196/0.40 | 38.3×15.8 | 1230 | 0.78 | 0.795 | ||
| 3×35 | 276/0.40 | 42.8×17.6 | 1605 | 1.554 | 0.565 | 40 | 300 |
| 3×50 | 396/0.40 | 49.2×20.0 | 2205 | 0.386 | 0.393 | ||
| 3×70 | 360/0.50 | 55.6×22.5 | 2965 | 0.272 | 0.277 | ||
| 3×4+2×1 | 56/0.30+32/0.20 | 8.5×25 | 427 | 4.95 | 5.0 | 50 | 400 |
| 3×6+2×1 | 84/0.30+32/0.20 | 12×30 | 590 | 3.30 | 3.34 | 50 | 400 |
| 3×6+2×1.5 | 84/0.30+30/0.25 | 12×30 | 600 | 3.30 | 3.38 | 50 | 400 |
| 6×2.5+3×1.5 | 49/0.25+30/0.25 | 15×35 | 900 | 7.98 | 8.05 | 50 | 400 |
| 3×4+4×2.5 | 56/0.30+49/0.25 | 9×32 | 520 | 4.95 | 5.03 | 50 | 400 |
| 3×25+1×10 | 196/0.40+84/0.40 | 18×53 | 1800 | 0.78 | 0.81 | 50 | 400 |
| 3×16+1×6 | 126/0.40+84/0.30 | 15×43 | 1200 | 1.21 | 1.27 | 50 | 400 |
| 3×35+1×10 | 276/0.40+84/0.40 | 21×61 | 2500 | 0.554 | 0.56 | 40 | 300 |
| 3×50+1×10 | 396/0.40+84/0.40 | 24×65 | 3200 | 0.386 | 0.392 | 40 | 300 |
| 4×2.5 | 49/0.25 | 22.5×8.2 | 285 | 7.98 | 8.21 | 50 | 400 |
| 4×4 | 56/0.30 | 26.2×9.1 | 395 | 4.95 | 5.09 | ||
| 4×6 | 84/0.30 | 29.2×9.9 | 505 | 3.30 | 3.39 | ||
| 4×10 | 84/0.40 | 36.5×12.0 | 835 | 1.91 | 1.95 | ||
| 4×25 | 196/0.40 | 51.1×15.8 | 1665 | 0.780 | 0.795 | ||
| 4×35 | 276/0.40 | 57.0×17.6 | 2170 | 0.554 | 0.565 | 40 | 300 |
| 7×2.5 | 49/0.25 | 37.2×8.2 | 490 | 7.98 | 8.21 | 50 | 300 |
| 8×1.5 | 30/0.25 | 33.4×7.0 | 380 | 13.3 | 13.7 | ||
| 8×2.5 | 49/0.25 | 41.6×8.2 | 555 | 7.98 | 8.21 | ||
| 10×1.5 | 30/0.25 | 40.3×7.0 | 465 | 13.3 | 13.7 | 50 | 400 |
| 10×2.5 | 49/0.25 | 50.4×8.2 | 680 | 7.98 | 8.21 | ||
| 12×1.5 | 30/0.25 | 48.3×7.0 | 565 | 13.3 | 13.7 | ||
| 12×2.5 | 49/0.25 | 60.5×8.2 | 820 | 7.98 | 8.21 | ||

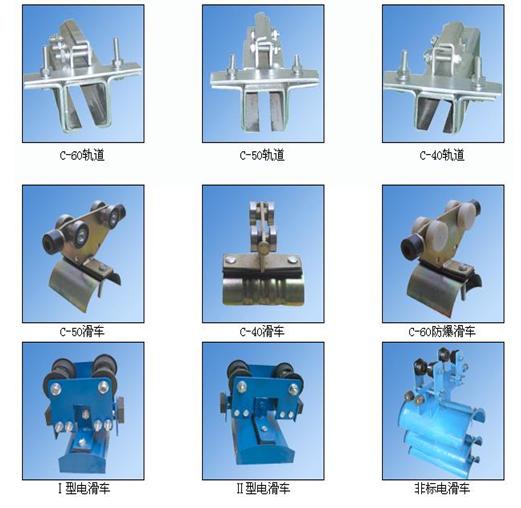

| HXDL電纜滑線導軌 |
|
|
