GHC-I,GHC-II,GHC-III,GHC-IV,GHC-V電纜滑車

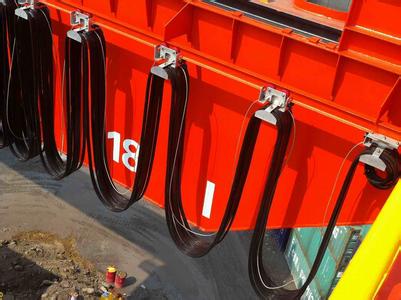

   GHC-I,GHC-II,GHC-III,GHC-IV,GHC-V電纜滑車供電系列由牽收引滑車、電纜滑車、終端滑車三部分組成，牽引滑車跟隨移動機械導纜（牽引）裝置，每個移動機械配1個，隨移動機械往返運行。中間電纜滑車將電纜懸掛在工字鋼軌道范圍內隨牽引滑車移動，兩端并裝有緩沖撞頭，滑車視移動長度不同而定數量。終端滑車固定在工字鋼導軌末端，一般每個移動機械設置1個。首端為電纜牽引車，終端為固定掛線架，中間為電纜滑車，該系列滑車分Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五種型號。
GHC-I,GHC-II,GHC-III,GHC-IV,GHC-V電纜滑車安裝操作說明
    1、固定掛線架安裝好后，后邊應掛一擋板。
    2、調整牽引頭，使小車在整個行程中不碰牽引孔的上下邊緣為好。
    3、電纜長度為起重機跨度的1.2倍加8米。
    4、調整牽引鋼絲繩，使其長度小于同節電纜長度，運行時由牽引鋼絲繩受力。
    5、當電纜直徑不等時，電纜夾間應墊以軟橡皮， 使其外徑基本相同，以便將電纜夾緊。
    6、布電纜時，應考慮兩面電纜托板受力均衡。
    7、當電纜滑車為二層，三層時，要求相同。
    8、滑車裝置上的雙墊圈為調整墊圈，當導軌不合適時，把墊圈放在固定板的內側，以調整軌距的寬窄，出廠時按導軌為I 100*68*4.5、I 120*74*5、I140*80*5、I 160*88*6制造。非標滑車按圖紙加工制作。
