功能及應用領域

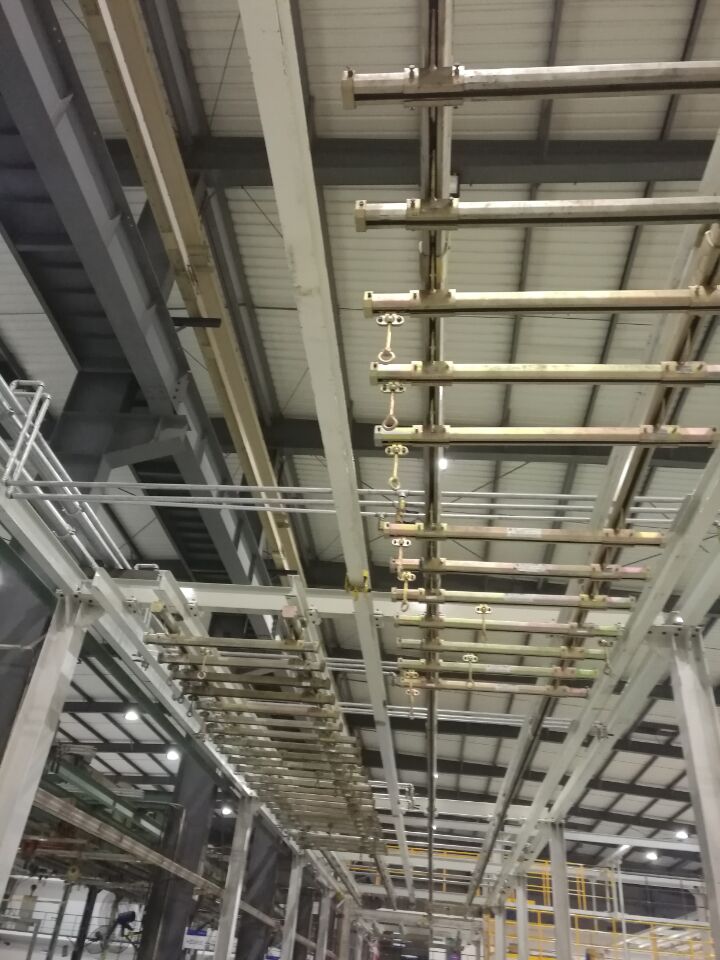

ZT型軌道平滑裝置時我公司參考外國先進工藝的同時，根據我國眾多廠家實際使用情況而研制改進的一種流行輕型物料懸掛輸送系統。它是以各種聯接件將軌道安裝在工作框架上，通過軌道內的滑車運行來實現物料的懸掛和移動。
該滑車裝置適用于汽車、家用電器、拖拉機、機械制造等行業生產流水線，特別是汽車焊接和總裝線上有廣泛的應用。
ZT型軌道平移滑車裝置與目前國內傳統產品比較有許多突出的特點，該裝置滑軌截面形狀為專門設計，其截面上有兩個150斜面，可以加強滑軌安裝加緊。并對在滑軌中運行的滑車起上下二個定位導向作用。軌道采用優質碳素鋼經特殊工藝加工而成，具有直線性好、強度高、鋼性佳，耐磨性好，尺寸精確的特點�；壣喜康匿撔月�(lián)接安裝件即便于安裝，又可以十分簡便的調整滑軌水平�；�(chē)滑輪采用特種鋼段造，耐磨性好、移動平穩、順暢、無噪音。
ZT型軌道平移滑車裝置配套我司生產的DN3系列懸掛點焊機、ZKL系列通水電纜、ZH系列氣動點焊鉗、zw系列彈簧平衡器，形成了完整的電阻焊工作系統，實現了成套設備配ZW置最大程度的精確性、完整性及可靠性。
規格型號
ZT-W40 表示外形尺寸為40的ZT型軌道
ZT-W65 表示外形尺寸為65的ZT型軌道
ZT-W80 表示外形尺寸為80的ZT型軌道
ZT-D80 表示相配軌道外形尺寸為80軌道的縱軌（導輪）滑車
ZT-Jπ65 表示相配軌道外形尺寸為65軌道的π型聯接件
ZT-G80 表示相配軌道外形尺寸為80的工具滑車
軌道懸掛距離參數表
|
|
焊裝線懸掛系統結構圖
1、E型聯接件 2、縱滑軌 3、縱軌導輪滑車 4、端蓋 5、橫滑軌 6、球鉸工具滑車
7、焊鉗平衡器 8、焊鉗 9、板式工具滑車 10、電纜平衡器 11、吊帶
12、焊機 13、焊機吊具 14、焊機滑車 15、緩沖器
注：設計參數若有更改恕不另行通知。
軌道及附件
|
ZT（Ω）型軌道 |
|
|
ZT（Ω）型軌道 |
|
|
軌道端蓋
|
|
|
E型（Ω）軌道連接件 |
|
|
B型軌道連接件 |
|
|
π型軌道連接件 用于用于軌道與工字鋼的連接與固定
|
|
|
T型軌道接頭 用于軌道跟軌道的相互連接
|
|
|
緩沖器
|
|
|
焊機吊具 用于懸吊點焊機
|
|
滑車
ZT型標準軌道滑車是根據軌道的規格型號、承載能力和不同使用場合專門設計的，主要有工具滑車，縱軌（導輪）滑車，電纜滑車、焊機滑車等。
|
四輪板式工具滑車 |
|
|
兩輪板式工具滑車 用于物件的懸掛、移動
|
|
|
G5-球鉸工具滑車 用于物件的懸掛、移動、旋轉
|
|
|
縱軌（導輪）滑車 用于橫梁的懸吊和移動
|
|
|
四輪板式電纜滑車 用于電纜及牽引鏈的懸吊、移動
|
|
|
兩輪板式電纜滑車 用于電纜及牽引鏈的懸吊、移動
|
|
|
焊機滑車 用于焊機的懸吊、移動
|
|
