電纜滑線導軌HXDL-50

   作為一家移動饋電-滑線指示燈 滑觸線指示燈研發、生產及銷售的專業企業,上海潤柳電氣有限公司秉承“用人品打造精品,用精品服務社會”的經營理念,贏得了廣泛的認可。公司用精品服務社會 潤柳“滋潤”行業良心.

電纜滑線導軌HXDL-50結構特點及工作原理

    1、該套產品由扁平電纜、攜帶電纜用四輪臺車和導軌三大部分組成。扁平電纜采用非延燃性材料，可用于戶內外和接觸油污的場所，具有一定的耐氣候性能，與圓電纜比具有彎曲半徑小，壽命長等優點。

    軌道采用冷軋鋼板一次冷拉成型，以確保軌道截面尺寸的精度，取代了角鋼及其它導電方式的不安全，重量大，室內滑線積灰，室外結冰造成線路短路，影響使用的缺點，更具有國內獨創特點，軌道單位長度4~6m采用耦合器連接頭，可依需擴展到任意長度。

    2、工作原理：扁平電纜的始端（接現場接線盒）固定于導軌的始端固定器上，再根據現場允許運行的空間，間隔適當?shù)拈L度（1-2.5mm）依次固定在攜帶電纜的四輪臺車上，電纜未端（接用電源）固定在最后一個小車（牽引車）上。通過拔車上的彈簧拔小車往復移動，通過電纜的拖拽（長度如超過20m應考慮原用牽引繩，使電纜免受拉力）作用，帶動所有的小車在軋道中任意速度自由滑動，導軌安裝簡便，無需調試，且無觸點接觸供電等優點，安全可靠。

    3、成套產品結構

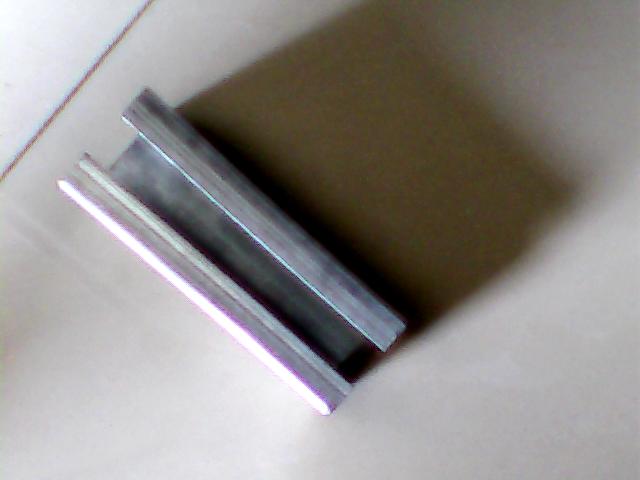

    1）軌道

    軌道是攜纜臺車的載體。有直段也有半徑大于500毫米的弧形段，直段單位長度4米（或6米），通過耦合器連接可以延展伸長。

電纜滑線導軌HXDL-50技術參數闡述歸納表：
